Linear & Nonlinear Analysis
정적·동적 하중 조건에서 선형 및 비선형 구조 거동을 분석하고 강도와 강성을 검토합니다.
HYPERWORKSStructural Analysis & Optimization구조 성능을 검증하고,
OptiStruct
구조 성능을 검증하고,
더 가볍고 효율적인 설계를 찾는 Structural Optimization Solver
OptiStruct는 선형·비선형 구조해석과 구조 최적화를 하나의 해석 흐름에서 수행할 수 있는 유한요소 기반 솔버입니다. 강도, 강성, 내구성, NVH와 같은 구조 성능을 평가하고 경량화 설계를 탐색할 수 있습니다.
Linear / NonlinearTopology OptimizationNVHDurabilityComposites
ENGINEERING CHALLENGE구조 설계에서는 단순히 “버티는가”만이 아니라
구조 설계에서는 단순히 “버티는가”만이 아니라
강도·강성·중량·내구성과 제조 조건을 함께 검토해야 합니다.
구조가 충분히 안전하더라도 지나치게 무거우면 제품 경쟁력이 떨어질 수 있고, 경량화만 우선하면 강성이나 피로 수명에 문제가 생길 수 있습니다. OptiStruct는 구조해석 결과와 최적화 조건을 연결하여 여러 설계 요구사항 사이의 균형을 검토할 수 있도록 지원합니다.
CORE CAPABILITIES
구조해석에서 설계 최적화까지 하나의 Engineering Flow
기존 OptiStruct 이미지와 콘텐츠를 유지하면서 기능을 이해하기 쉬운 순서로 재구성했습니다.
Structural Optimization
Topology, Shape, Size 등 다양한 최적화 기법을 활용해 성능 조건을 만족하면서 구조 경량화를 탐색합니다.
NVH & Durability
진동·소음 특성과 내구 성능을 구조 설계 단계에서 함께 검토할 수 있도록 지원합니다.
Composite Design
적층 복합재의 Ply 형상, Ply 수, 적층 순서와 제조 제약조건을 고려한 설계 및 최적화를 지원합니다.
STRUCTURAL PERFORMANCE
실제 하중 조건에서 구조 성능을 먼저 검증
정적·동적 하중 조건에서 선형 및 비선형 문제를 분석하고 Contact, 열전달, Bolt, Gasket, 비선형 재료와 같은 복잡한 구조 조건도 검토할 수 있습니다. 구조 성능을 확인한 뒤 같은 Workflow 안에서 최적화 단계로 연결할 수 있습니다.
- Linear / Nonlinear Structural Analysis
- Strength · Stiffness · NVH Review
- Contact · Thermal · Bolt · Gasket Conditions

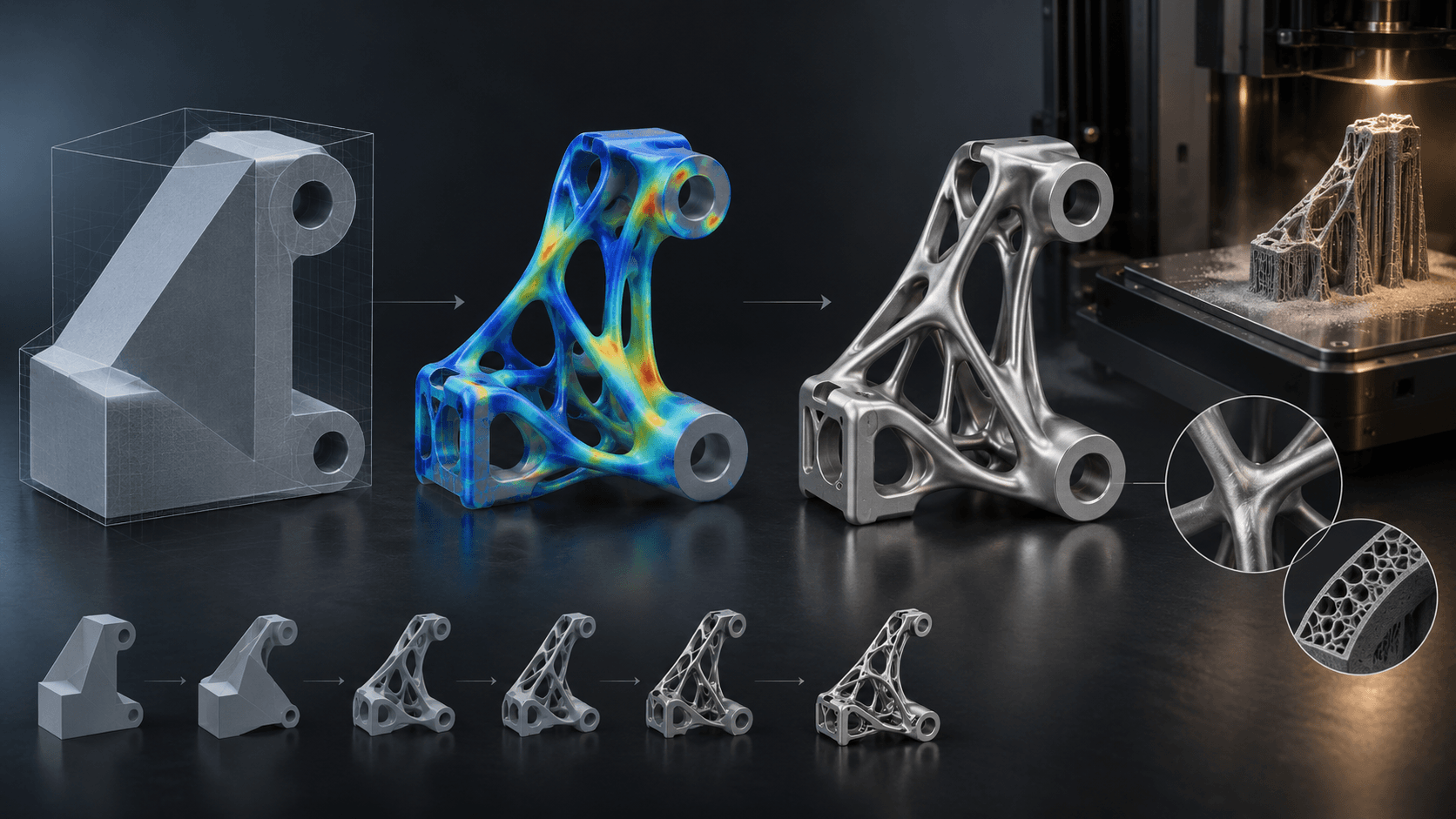

DESIGN OPTIMIZATION
성능 요구조건을 유지하면서 더 효율적인 구조를 탐색
Topology, Shape, Size 및 다분야 최적화를 활용해 불필요한 재료를 줄이고 구조 효율을 개선할 수 있습니다. 제조 및 적층제조 제약조건을 고려한 최적화로 해석 결과를 실제 설계 의사결정과 연결합니다.
Topology구조 형태 탐색
Shape / Size형상·치수 최적화
Manufacturing제조 제약조건 고려
WORKFLOW
Analysis → Optimization → Better Design
Model
CAD/FE 모델과 재료·하중·경계조건 정의
Analyze
선형·비선형 구조 응답 및 NVH 해석
Optimize
Topology·Shape·Size 기반 구조 최적화
Review
성능·중량·제조 제약조건을 비교하여 설계안 검토
DELTA ES · HYPERWORKS
OptiStruct 문의하기OptiStruct 적용 가능성과 해석 Workflow를 함께 검토해보세요.
구조해석, 경량화, NVH, 내구성 및 복합재 최적화 요구사항에 맞춰 상담을 지원합니다.
